該芯片由一對AMR惠斯通電橋和信號處理ASIC電路組成。隨著平行于芯片表面的磁場的旋轉，芯片可以輸出AB、UVW、PWM等角度信號。支持最高120000轉/分鐘的轉速，增量AB分辨率1~1024線可編程、UVW輸出1~16對極可編程。MT6826芯片主要面向采用1000線或者1024線增量信號進行位置反饋的閉環步進電機應用，充分發揮磁性角度檢測芯片抗震、不怕油污和粉塵等優勢，解決用戶在紡織、服裝加工等行業使用傳統光電編碼器的痛點。

| 核心提升

    角度精度INL

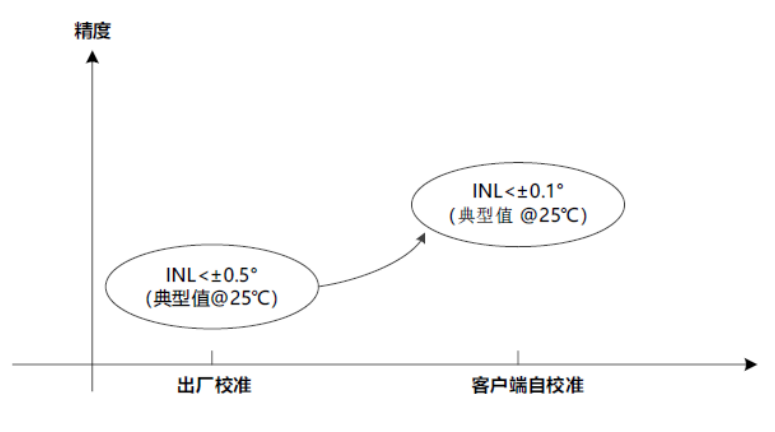

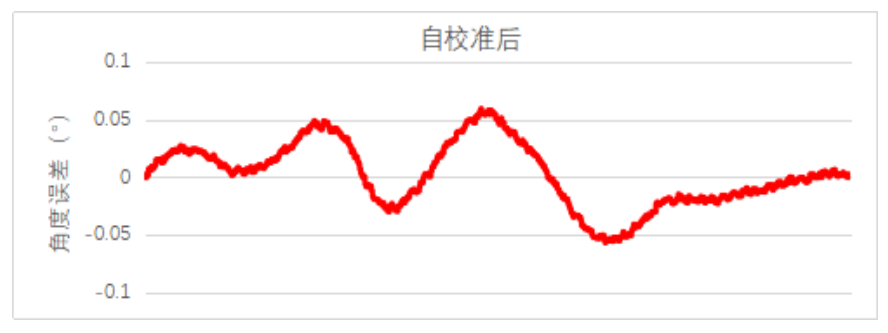

MT6826提供了一種客戶端自校準的模式。在該模式下，只需勻速運轉系統，不需要進行任何數據交互，MT6826芯片將會自動對由磁鐵、安裝位置偏差以及芯片自身帶來的各類非線性進行計算和校準，并自動存儲在芯片內置的EEPROM中。經過勻速自校準后，可以將芯片的角度精度INL減小到1個Lsb即±0.08°（典型值）以內。
